Detailierte Beschreibung kommt noch. Im Prinzip ist es aber ein einfacher Standardaufbau mit vorgefertigtem WLAN Modul und CPU/RAM/FLASH Modul (Scheinbar WM5806DA7 genannt) auf einer Trägerplatine mit ein bischen Zusatzhardware

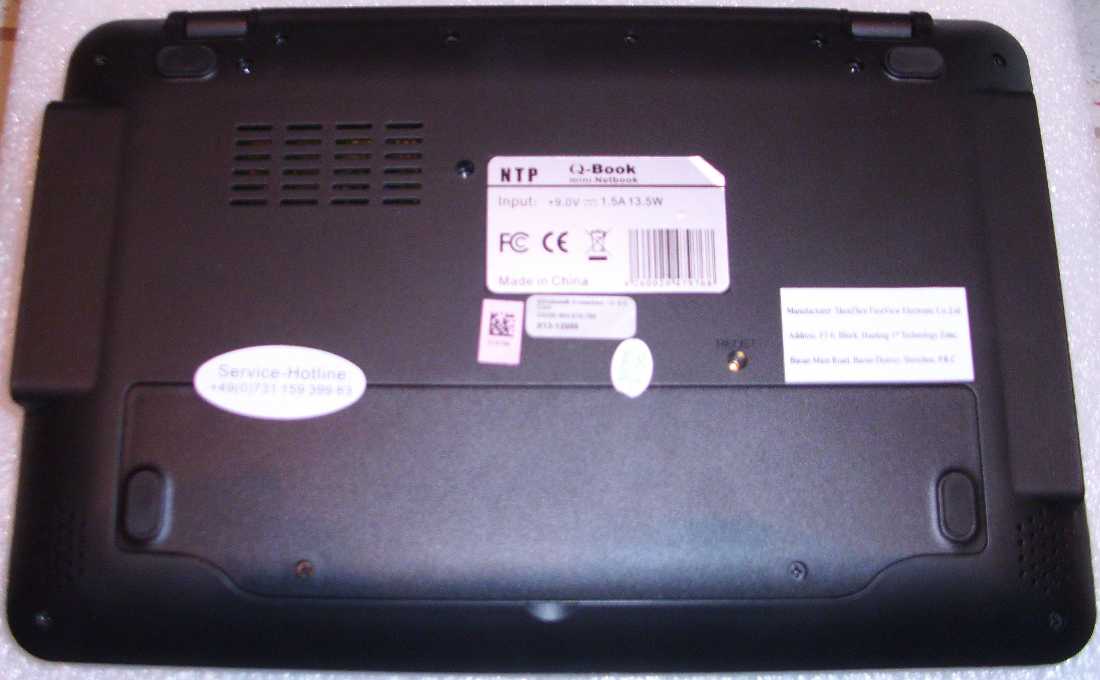

Unser Kindchen von Unten - man beachte diesen neckischen kleinen ovalen QS-Aufkleber.

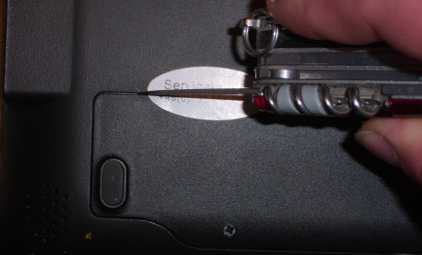

Entjungferung ... Und das einzige Werkzeug das man so braucht.

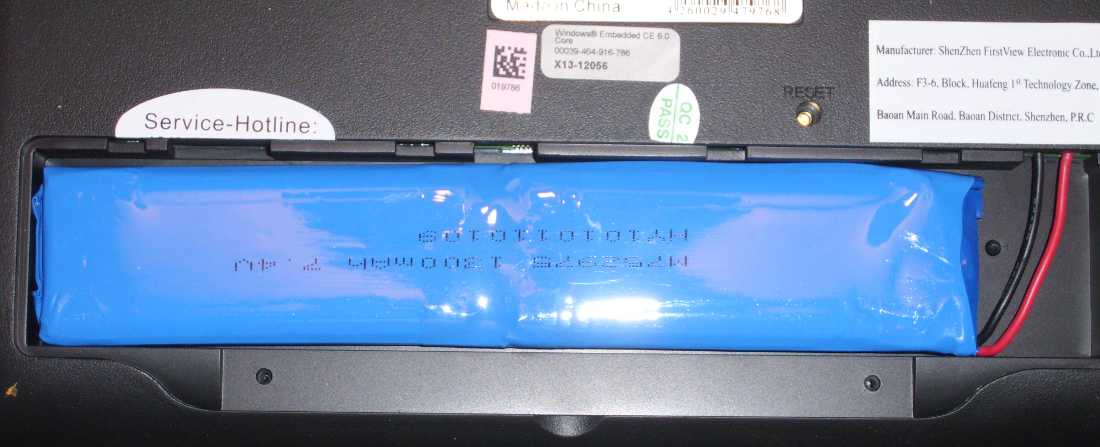

Unter der Klappe versteckt sich dann der Akku. Die Verbindung zum Rechner ist gesteckt. Der Akku selbst besteht aus zwei Standardakkus wie sie in Telephonen Verwendung finden.

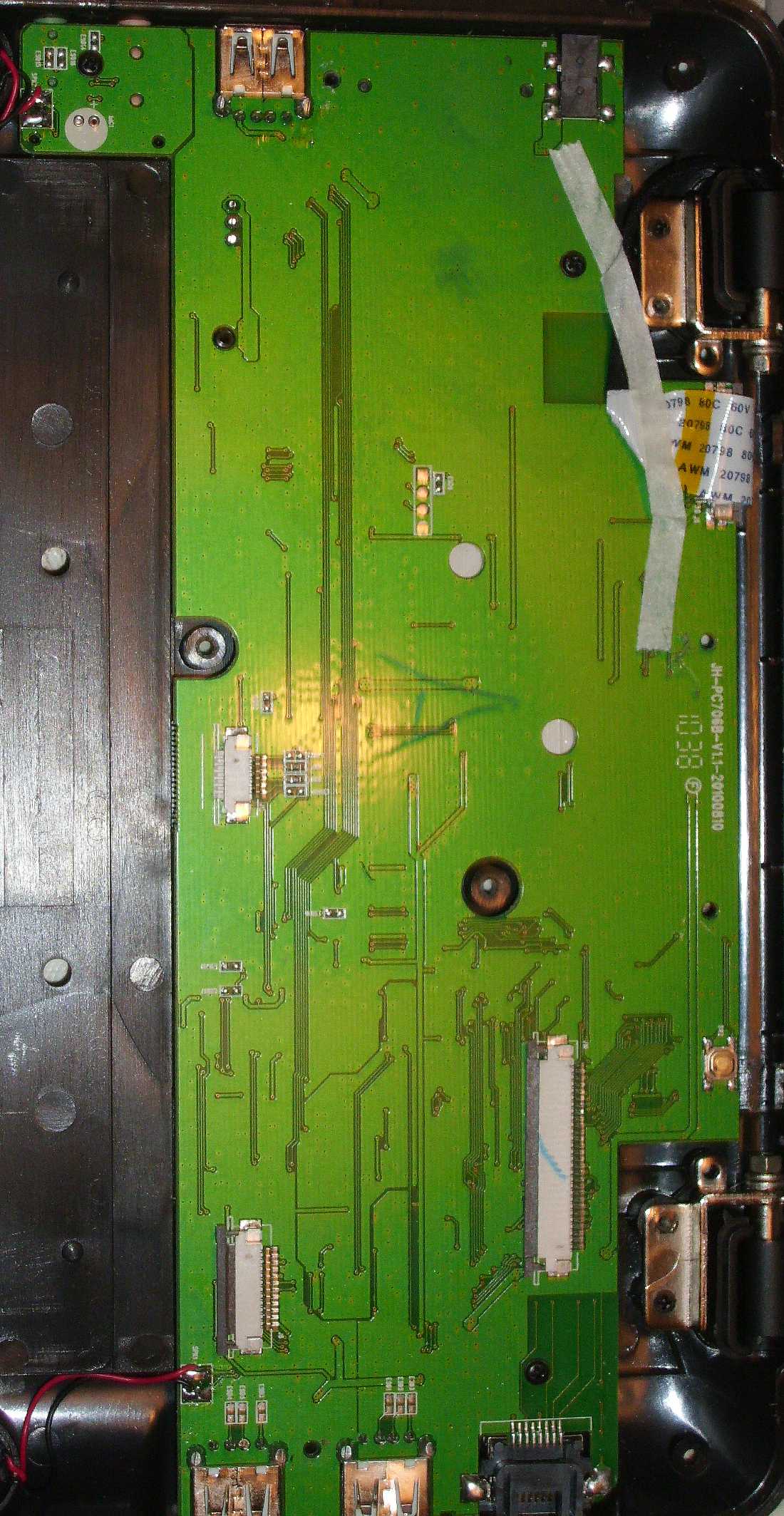

Platine von 'unten' was eigentlich vom Einbau her von Oben ist.

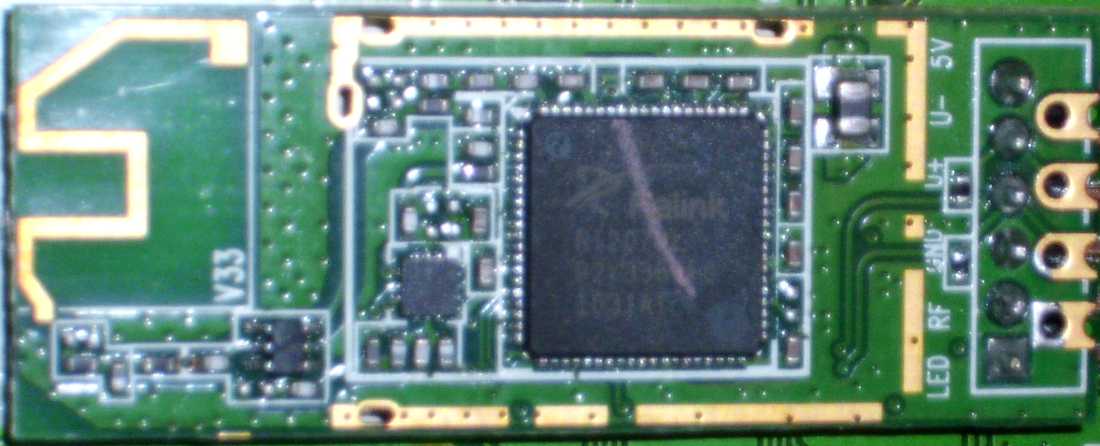

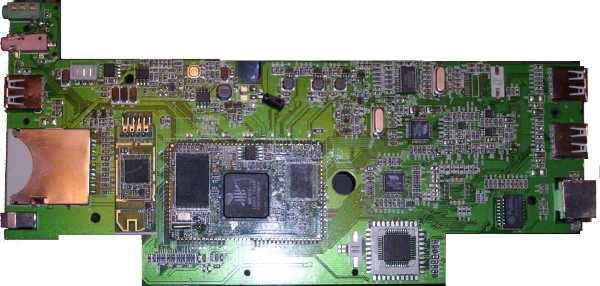

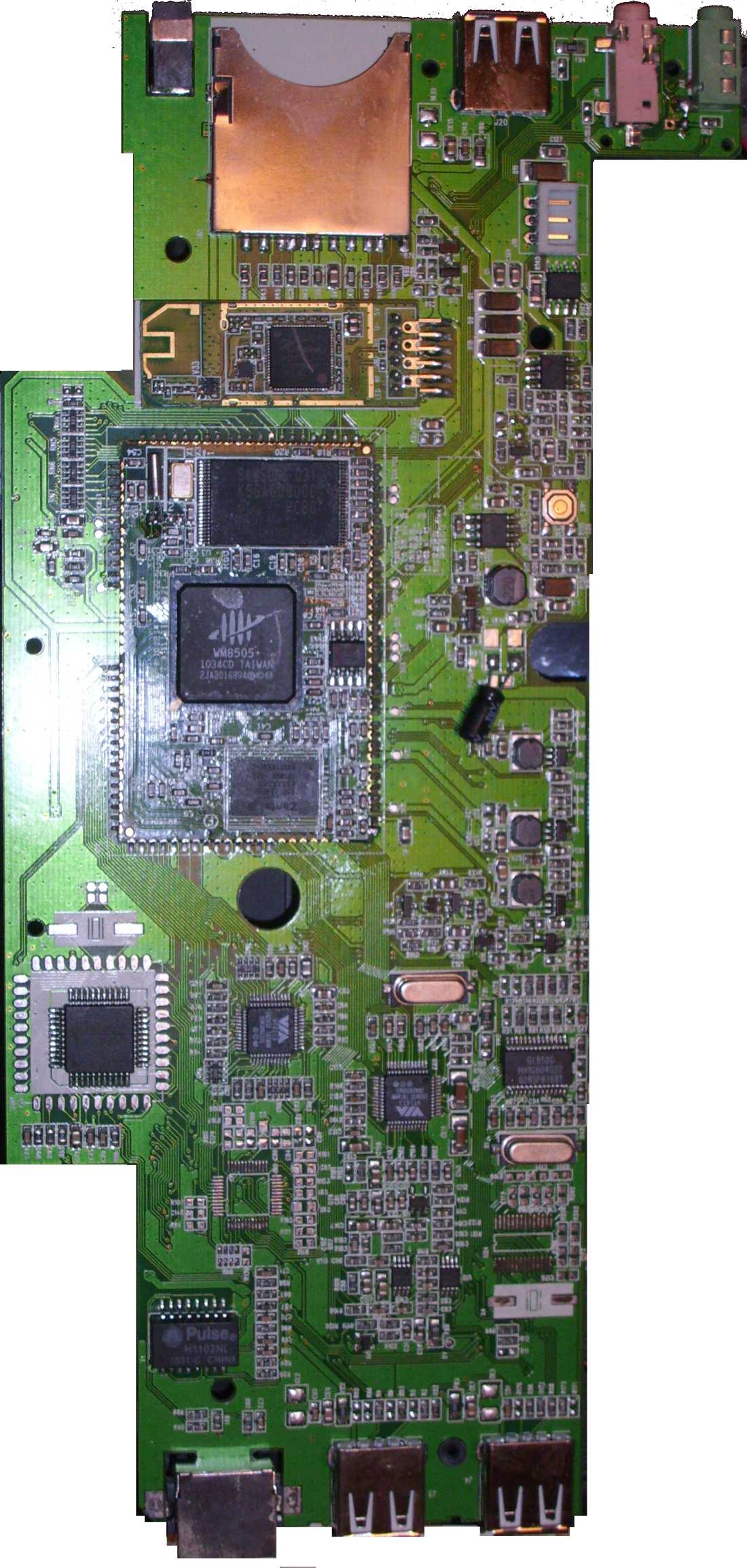

Platine von der Bestückungsseite her. gut zu erkennen sind das CPU und das WLAN-Modul. Rechts unten der rätselhafte Chip. Darüber der LAN Chip VT6113. Rechts daneben ein unbestückter Platz der sowohl Verbindungen zur CPU, als auch zum LAN-Chip hat - wär lustig zu wissen was da vorgesehen ist. Darüber wiederum der AC97 Soundchip VT1613

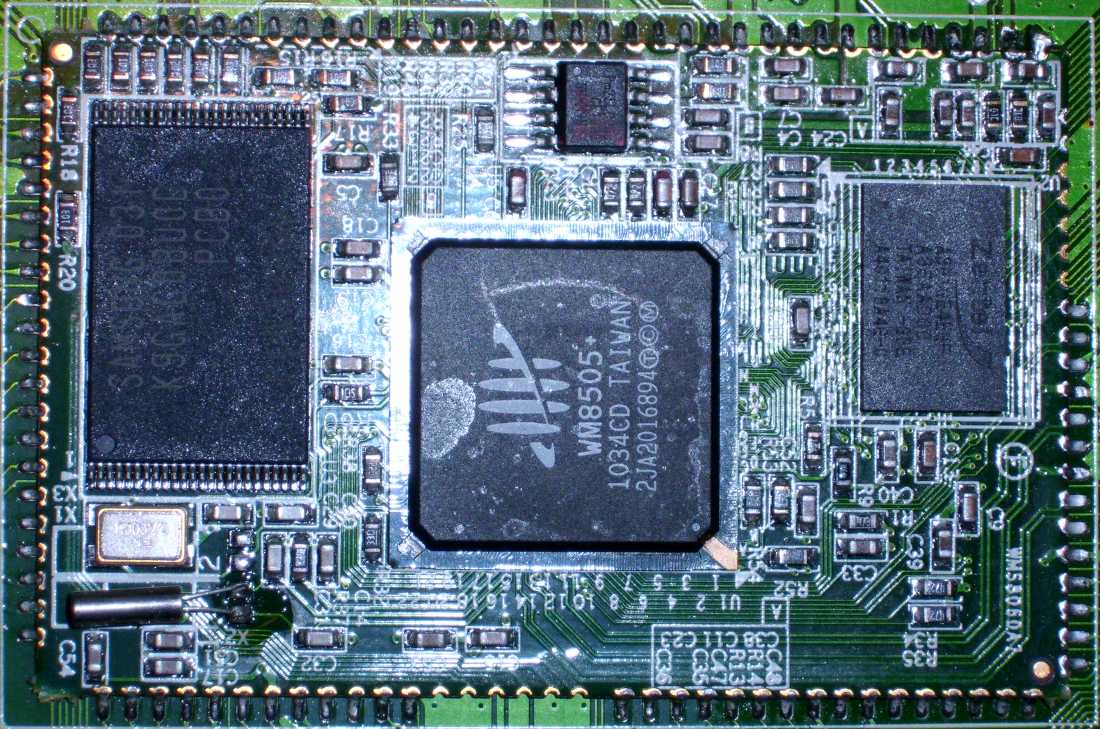

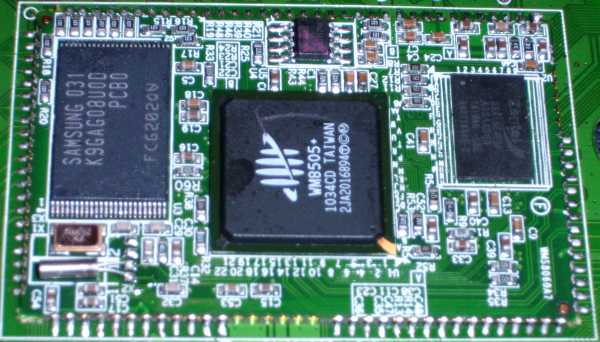

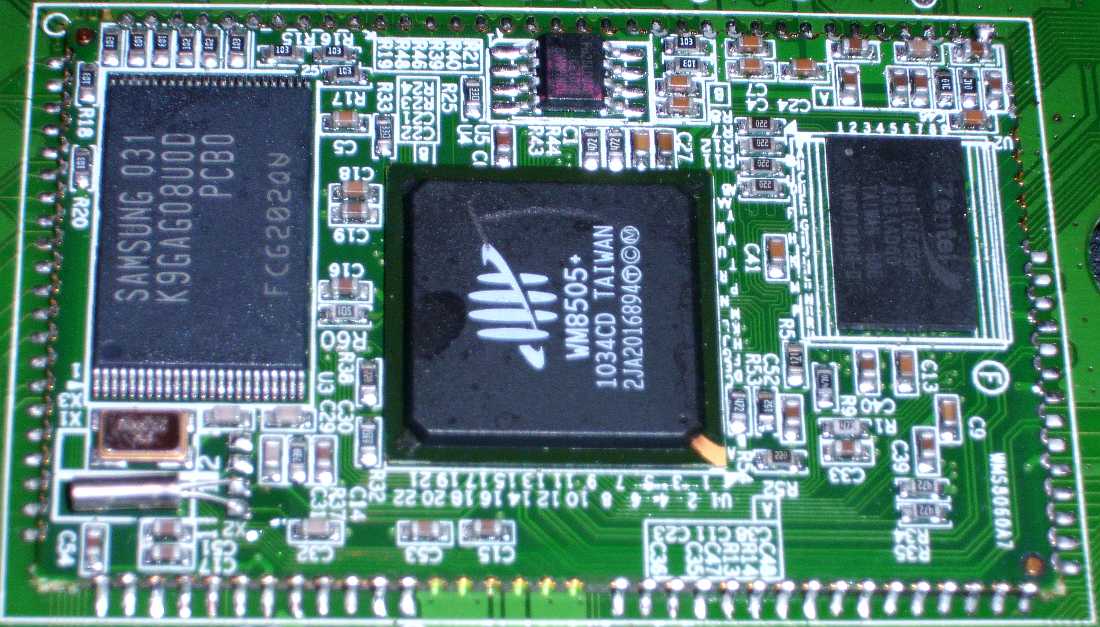

Nochmal das CPU-Modul, jetzt etwas besser lesbar.

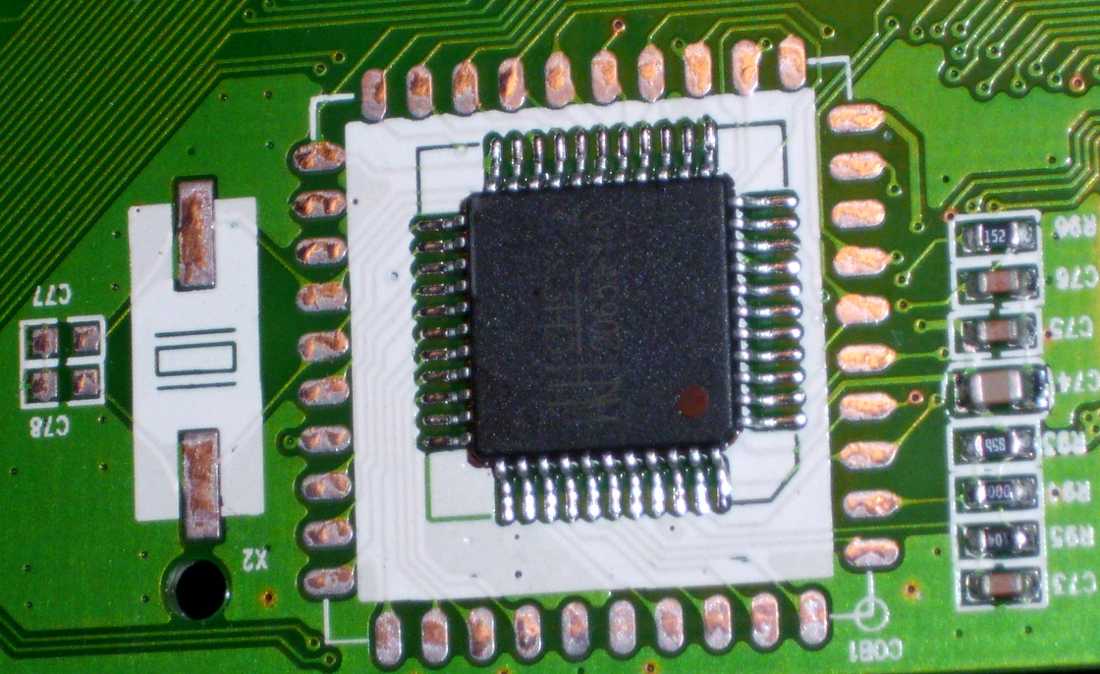

Der Rätselchip. Dank saumäßig schlechtem Druck läßt sich nichts erkennen. Interessant ist jedoch, daß hier scheinbar alternativ ein weiteres Modul aufgelötet werden kann. Normalerweise ein Anzeichen für Analogkomponenten. Auch der Vorgesehene Platz für einen Quarz spricht dafür. Scheinbar wurde das Mudul durch eine neuere Chipvariante ersetzt. Wenn die blos endlich verflichtet würden auch beim Typaufdruck entsprechende QS zu machen.
Was so auf den Chips steht, bzw. davon erkennbar ist:
Mögliche Erweiterungen:
